ฮับเหล็กข้อต่อเพลาไนล่อนมอเตอร์ไฟฟ้าขนาดใหญ่สำหรับสภาพการทำงานต่างๆ
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อ | ข้อต่อเพลาไนล่อนมอเตอร์ไฟฟ้า | สภาพแวดล้อมในการทำงาน | สภาพการทำงานต่างๆ |
|---|---|---|---|
| การรับประกัน | 2 ปี | วัสดุ | ดุมไนล่อนและเหล็ก |
| ข้อได้เปรียบ | การสูญเสียประสิทธิภาพการส่งเพียงเล็กน้อยและขนาดใหญ่ | แอปพลิเคชัน | เครื่องยนต์และปั๊ม |
| ปรับแต่ง | เข้าถึงได้เมื่อมีการขอใช้ | ประเภทบรรจุภัณฑ์ | เข้าถึงได้เมื่อมีการขอใช้ |
| เงื่อนไข | ข้อต่อปั๊มน้ำ | มีบริการหลังการขาย | เข้าถึงได้เมื่อมีการขอใช้ |
| เน้น | ข้อต่อเพลาไนลอนมอเตอร์ไฟฟ้า,ข้อต่อเพลาไนลอนฮับเหล็ก,ข้อต่อเพลาไนลอนแบบยืดหยุ่น |
||
รายละเอียดสินค้า
การสูญเสียประสิทธิภาพการส่งเพียงเล็กน้อยและข้อต่อเพลาไนลอนมอเตอร์ไฟฟ้าขนาดใหญ่สำหรับสภาพการทำงานต่างๆ

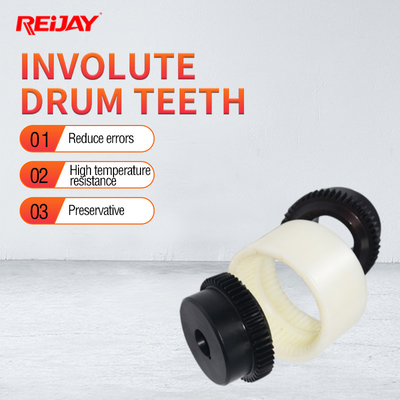

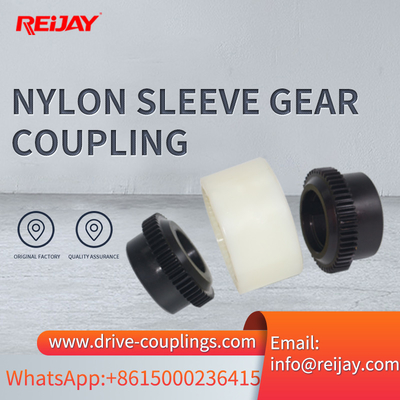

ข้อต่อปั๊มน้ำมอเตอร์ไฟฟ้าข้อต่อเพลาไนล่อนเป็นข้อต่อเกียร์แบบยืดหยุ่นคุณลักษณะทั่วไปของมันคือดุมสองอันที่ประกบกันพร้อมฟันเฟืองซึ่งส่งแรงบิดผ่านตาข่ายเฟืองภายในของชุดตัวเรือนปลอกต่อพ่วงที่มีเฟืองม้วนงอขนานตามแนวแกนตั้งอยู่ตรงกลางด้านฟันของดุมต่อการออกแบบข้อต่อเป็นไปตามข้อกำหนดของการชดเชยการเคลื่อนที่ของเพลาในแนวรัศมีและเชิงมุมเพื่อลดภาระเพิ่มเติมที่ไม่สามารถควบคุมได้ของแบริ่งเพลาที่อยู่ติดกัน

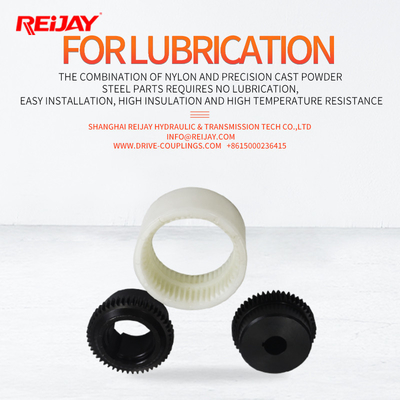

ข้อต่อเพลาไนล่อนมอเตอร์ไฟฟ้าของปั๊มน้ำยังส่งแรงบิดสูงสามารถจัดแนวไม่ตรงแนวได้ โดยปกติจะขนานกันประมาณ 0.01-0.02 นิ้ว และทำมุมประมาณ 2 องศาคัปปลิ้งเกียร์ปลอกไนลอนคัปปลิ้งปั๊มน้ำมักจะใช้คู่กับเพลาสเปเซอร์เพื่อขยายระยะห่างระหว่างอุปกรณ์ขับเคลื่อนและอุปกรณ์ขับเคลื่อนโดยปกติแล้วจะต้องใช้สารหล่อลื่น และการออกแบบบางอย่างสำหรับการใช้งานที่เบากว่าจะใช้ไนลอนที่ปราศจากสารหล่อลื่นที่ปลอกตรงกลาง
ข้อมูลทางเทคนิคของ Nylon Sleeve Gear Coupling:
| เครื่องยนต์ หก |
WilteSfMift เส้นผ่านศูนย์กลาง [มม.] |
n=750 [1/นาที] พาวเวอร์พี | การมีเพศสัมพันธ์ | Tk สูงสุด [Nm] | n = 1,000 [1/นาที] พาวเวอร์พี | การมีเพศสัมพันธ์ | Tk สูงสุด [Nm] | n = 1500 [1/นาที] กำลังไฟ | การมีเพศสัมพันธ์ | Tk สูงสุด [Nm] | n=3000(1/นาที] ป๊าวววP | การมีเพศสัมพันธ์ | Tk สูงสุด [Nm] | |||||
| 1500 [1/มล.] | 3000 [1/มม.] | [กิโลวัตต์] | ตัน [Nm] | [กิโลวัตต์] | ตัน [Nm] | [กิโลวัตต์] | ตัน [Nm] | [กิโลวัตต์] | ตัน [Nm] | |||||||||
| 56 | 9x20 | 14 | 20 | 0.037 | 0.43 | 14 | 20 | 0.06 | 0.4 | 14 | 20 | 0.09 | 0.3 | 14 | 20 | |||
| 0.045 | 0.52 | 0.09 | 0.6 | 0.12 | 0.4 | |||||||||||||
| 63 | 11x23 | 14 | 20 | 0.06 | 0.7 | 14 | 20 | 0.12 | 0.9 | 14 | 20 | 0.18 น | 0.6 | 14 | 20 | |||
| 0.09 | 1.1 | 0.18 น | 1.2 | 0.25 | 0.9 | |||||||||||||
| 71 | 14x30 | 0.09 | 1.4 | 14 | 20 | 0.18 น | 2 | 14 | 20 | 0.25 | 1 | 14 | 20 | 0.37 | 1.3 | 14 | 20 | |
| 0.12 | 1.8 | 0.25 | 2.8 | 0.37 | 2.5 | 0.55 | 1.9 | |||||||||||
| 80 | 19x40 | 0.18 น | 2.5 | 19 | 32 | 0.37 | 3.7 | 19 | 32 | 0.55 | 3.7 | 19 | 32 | 0.75 | 2.5 | 19 | 32 | |
| 0.25 | 3.5 | 0.55 | 5.5 | 0.75 | 5 | 1.1 | 3.7 | |||||||||||
| 90ส | 24x50 | 0.37 | 5.3 | 24 | 40 | 0.75 | 7.9 | 24 | 40 | 1.1 | 7.5 | 24 | 40 | 1.5 | 4.9 | 24 | 40 | |
| 90L | 0.55 | 7.9 | 1.1 | 11 | 1.5 | 10 | 2.2 | 7.4 | ||||||||||
| 100 ลิตร | 28x60 | 0.75 | 11 | 28 | 90 | 1.5 | 15 | 28 | 90 | 2.2 | 15 | 28 | 90 | 3 | 9.8 | 28 | 90 | |
| 1.1 | 16 | 3 | 20 | 4 | 13 | |||||||||||||
| 112M | 28x60 | 1.50 น | 21 | 28 | 90 | 2.2 | 22 | 28 | 90 | 4 | 27 | 28 | 90 | 4 | 13 | 28 | 90 | |
| 132 ส | 38x80 | 2.20 น | 29 | 38 | 160 | 3 | 30 | 38 | 160 | 5.5 | 36 | 38 | 160 | 5.5 | 18 | 38 | 160 | |
| 7.5 | 25 | |||||||||||||||||
| 132 ม | 3 | 40 | 4 | 39 | 7.5 | 49 | ||||||||||||
| 5.5 | 55 | |||||||||||||||||
| 160ม | 42x110 | 4 | 54 | 42 | 200 | 7.5 | 74 | 42 | 200 | 11 | 72 | 42 | 200 | 11 | 35 | 42 | 200 | |
| 5.50 น | 74 | 15 | 49 | |||||||||||||||
| 160 ลิตร | 7.50 น | 100 | 11 | 108 | 15 | 98 | 18.5 | 60 | ||||||||||
| 180ม | 48x110 | 48 | 280 | 48 | 280 | 18.5 | 121 | 48 | 280 | 22 | 72 | 48 | 280 | |||||
| 180 ลิตร | 11 | 147 | 15 | 147 | 22 | 144 | ||||||||||||
| 200L | 55x110 | 15 | 196 | 55 | 500 | 18.5 | 185 | 55 | 500 | 30 | 195 | 55 | 500 | 30 | 97 | 55 | 500 | |
| 22 | 215 | 37 | 117 | |||||||||||||||
| 225 ส | 60x140 | 55x110 | 18.50 น | 245 | 65 | 780 | 65 | 780 | 37 | 245 | 65 | 780 | 55 | 500 | ||||
| 225 ม | 22 | 294 | 30 | 292 | 45 | 294 | 45 | 146 | ||||||||||
| 250 ม | 65x140 | 60x140 | 30 | 390 | 65 | 780 | 37 | 361 | 65 | 780 | 55 | 357 | 65 | 780 | 55 | 176 | 65 | 780 |
| 280S | 75x140 | 65x140 | 37 | 490 | 80 | 1400 | 45 | 440 | 80 | 1400 | 75 | 487 | 80 | 1400 | 75 | 245 | 65 | 780 |
| 280 ม | 45 | 585 | 55 | 536 | 90 | 584 | 90 | 294 | ||||||||||
| 315 ส | 80x170 | 65x140 | 55 | 715 | 80 | 1400 | 75 | 730 | 80 | 1400 | 110 | 714 | 80 | 1400 | 110 | 350 | 65 | 780 |
| 315M | 75 | 970 | 100 | 2400 | 90 | 876 | 100 | 2400 | 132 | 857 | 100 | 2400 | 132 | 420 | ||||
| 315 ลิตร | 90 | 1170 | 110 | 1070 | 160 | 1030 | 160 | 513 | 80 | 1400 | ||||||||
| 110 | 1420 | 132 | 1200 | 200 | 1290 | 200 | 641 | |||||||||||
