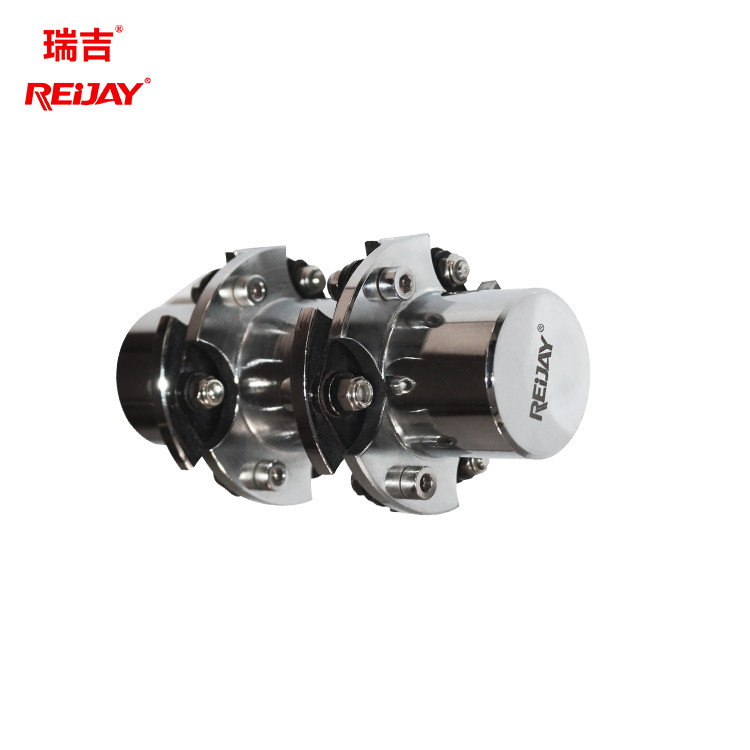

ข้อต่อมอเตอร์เกียร์แรงบิดสูงแบบยืดหยุ่นได้ Stainless Steel 2000 Nm
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| วัสดุ | เหล็กกล้าไร้สนิม | คุณสมบัติ | ความสามารถในการชดเชยการเยื้องศูนย์ของแกนทั้งสองนั้นแข็งแกร่ง |
|---|---|---|---|
| แอปพลิเคชัน | สภาพแวดล้อมการทำงานแฮช | ข้อได้เปรียบ | ประสิทธิภาพการส่งข้อมูลสูง |
| แรงบิดที่กำหนด | 240-110000N.m | ปรับแต่ง | ช่างเทคนิคช่วยเลือก |
| การรับประกัน | 2 ปี | ชื่อ | ข้อต่อแผ่นดิสก์แบบยืดหยุ่น |
| โครงสร้างหลัก | แผ่นดิสก์ | ||
| แสงสูง | ข้อต่อมอเตอร์เกียร์ 2000 นิวตันเมตร,ข้อต่อมอเตอร์เกียร์สแตนเลส,ข้อต่อเพลาแรงบิดสูงของดิสก์ |
||
รายละเอียดสินค้า
ความเร็วในการส่งข้อมูลที่แม่นยำและไร้เสียงรบกวน Flexible Disc Coupling สำหรับเครื่องจักรก่อสร้างที่หลากหลาย
คุณสมบัติของการเชื่อมต่อแผ่นดิสก์แบบยืดหยุ่น:
ไดอะแฟรมของ Flexible Disc Coupling นั้นบาง ดังนั้นจึงโค้งงอได้ง่ายเมื่อเกิดภาระการเคลื่อนที่สัมพัทธ์ ดังนั้นจึงสามารถทนต่อการเบี่ยงเบนได้ถึง 1.5 องศาในขณะที่สร้างภาระแบริ่งต่ำในระบบเซอร์โวข้อต่อดิสก์แบบยืดหยุ่นมักใช้ในระบบเซอร์โว และไดอะแฟรมมีความแข็งแกร่งของแรงบิดที่ดีในทางกลับกัน ข้อต่อไดอะแฟรมมีความละเอียดอ่อนมากและอาจเสียหายได้ง่ายหากใช้งานผิดวิธีหรือติดตั้งไม่ถูกต้องดังนั้นจึงจำเป็นอย่างยิ่งที่จะต้องแน่ใจว่าค่าเบี่ยงเบนอยู่ภายในช่วงแบริ่งของการทำงานปกติของข้อต่อ
ข้อมูลทางเทคนิคของการเชื่อมต่อแผ่นดิสก์แบบยืดหยุ่น:
| ขนาด | ช่วงเวลา แรงบิด ทีเคเอ็น นิวตันเมตร |
สูงสุด ช่วงเวลา แรงบิด ทีเคเอ็นแม็กซ์ นิวตันเมตร |
สูงสุดความเร็ว | น้ำหนัก4) กิโลกรัม |
แมสเซน- ช่วงเวลา ของ Intertia5) กก.2 |
อนุญาตให้ทำได้ แกน ไม่ตรงแนว-ment6) ±ΔkA มม |
อนุญาตให้ทำได้ เชิงมุม ไม่ตรงแนว7,8) ±ΔkW ° (องศา) |
เมสเซอร์3) สูงสุดเบื่อ 3) มม |
แอล มม |
Z มม |
พี มม |
L1/L2 มม |
S9) มม |
ก มม |
ข มม |
||
| ปราศจาก ลวก1) 1 นาที |
กับ ลวก2) 1 นาที |
||||||||||||||||
| 90-6 | 240 | 480 | 9100 | 22700 | 2.1 | 0.002 | 1.5 | 1.5° | 38 | 134 | 45 | 7.5 | 40 | 60 | 90 | 58 | |
| 110-6 | 575 | 1150 | 7200 | 18000 | 2.9 | 0.004 | 2.1 | 1.5° | 46 | 189 | 72 | 8.4 | 50 | 89 | 110 | 65 | |
| 132-6 | 1100 | 2200 | 5840 | 14600 | 5.5 | 0.012 | 2.6 | 1.5° | 60 | 228 | 91 | 8.4 | 60 | 108 | 132 | 84 | |
| 158-6 | 2543 | 4000 | 4920 | 12300 | 8.6 | 0.025 | 3.1 | 1.5° | 70 | 264 | 102 | 11.2 | 70 | 124 | 158 | 98 | |
| 185-6 | 3300 | 6600 | 4200 | 10500 | 15.0 | 0.063 | 3.7 | 1.5° | 80 | 300 | 112 | 14.0 | 80 | 140 | 195 | 112 | |
| 202-6 | 4600 | 9200 | 3840 | 9600 | 21.0 | 0.110 | 3.8 | 1° | 90 | 339 | 128 | 15.5 | 90 | 159 | 202 | 125 | |
| 228-6 | 7000 | 14000 | 3400 | 8500 | 30.0 | 0.200 | 4.2 | 1° | 100 | 375 | 140 | 17.5 น | 100 | 175 | 228 | 140 | |
| 255-6 | 10200 | 20400 | 3080 | 7700 | 40.0 | 0.320 | 4.7 | 1° | 110 | 427 | 156 | 20.5 | 115 | 197 | 255 | 155 | |
| 278-6 | 14200 | 28400 | 2800 | 7000 | 57.0 | 0.560 | 5.2 | 1° | 124 | 469 | 177 | 21.2 | 125 | 219 | 278 | 174 | |
| 302-6 | 20,000 | 40.000 | 2560 | 6400 | 74.0 | 0.860 | 5.7 | 1° | 135 | 505 | 186 | 24.4 | 135 | 235 | 302 | 190 | |
| 325-6 | 25000 | 50,000 | 2400 | 6000 | 89.0 | 1.170 | 6.5 | 1° | 145 | 544 | 202 | 26.0 | 145 | 254 | 325 | 205 | |
| 345-6 | 31000 | 62.000 | 2200 | 5500 | 109.0 | 1.630 | 6.9 | 1° | 155 | 580 | 214 | 28.2 | 155 | 270 | 345 | 217 | |
| 380-6 | 42300 | 84.000 | 2040 | 5100 | 146.0 | 2.640 | 7.6 | 1° | 170 | 637 | 233 | 32.0 | 170 | 297 | 3850 | 238 | |
| 410-6 | 57100 | 114200 | 1880 | 4700 | 190.0 | 4.040 | 8.2 | 1° | 180 | 690 | 254 | 33.2 | 185 | 321 | 410 | 255 | |
| 440-6 | 73500 | 147000 | 1740 | 4350 | 224.0 | 5.450 | 8.8 | 1° | 195 | 725 | 262 | 36.4 | 195 | 335 | 440 | ||
Shanghai Reijay Hydraulic Transmission Technology Co. Ltd. ก่อตั้งขึ้นในปี 2546 เรามุ่งมั่นที่จะจัดหาส่วนประกอบระบบส่งกำลังเชิงกลที่ทันสมัยที่สุด อุปกรณ์เสริมของกลุ่มไฮดรอลิก และผลิตภัณฑ์แลกเปลี่ยนความร้อน (เครื่องทำความร้อนและเครื่องทำความเย็น)เพื่อตอบสนองความต้องการพิเศษของลูกค้าได้ดียิ่งขึ้น เราสามารถให้บริการการออกแบบที่ไม่ได้มาตรฐาน การประดิษฐ์ผลิตภัณฑ์ การคำนวณการสั่นสะเทือนบิดของเพลา การทดสอบระบบการจำลอง และการสนับสนุนซอฟต์แวร์ระดับมืออาชีพที่เกี่ยวข้อง
Reijay มีความเข้าใจในตลาดจีนดีขึ้นตลอดเกือบ 20 ปีของระบบการตลาดแบบขายตรงด้วยการเผชิญหน้าโดยตรงกับความต้องการของผู้ใช้เทอร์มินัลในการเลือกการออกแบบผลิตภัณฑ์ การตรวจสอบต้นแบบ การประกอบชิ้นส่วน การใช้งานในตลาด การแบ่งปันความรู้ทางเทคนิคกับบริษัทเยอรมันและอเมริกา เรามีประสบการณ์การใช้งานที่ไม่เหมือนใครมากมายซึ่งทำให้เราเผชิญกับสภาพแวดล้อมภายนอกที่รุนแรงได้ตามความต้องการของตลาดและการค้นหาความต้องการของลูกค้า ฝ่ายเทคนิคของ Reijay ดำเนินการอย่างเคร่งครัดภายใต้ระบบการจัดการคุณภาพภายใน (ข้อกำหนดระบบคุณภาพภายใน ISO9001 และ IATF16949)เราพัฒนาผลิตภัณฑ์ใหม่และปรับปรุงอย่างต่อเนื่องเพื่อช่วยลูกค้าในการแก้ปัญหา
